5축 CNC 석재 절단기

Fujian Province Hualong Machinery Co., Ltd.는 중국의 5축 CNC 석재 절단기 제조업체 및 공급업체 중 하나입니다. 풍부한 경험을 바탕으로 저희 공장에서 고급 5축 CNC 석재 절단기를 구입하신 것을 진심으로 환영합니다. 좋은 품질의 제품과 합리적인 가격을 만나보실 수 있습니다.

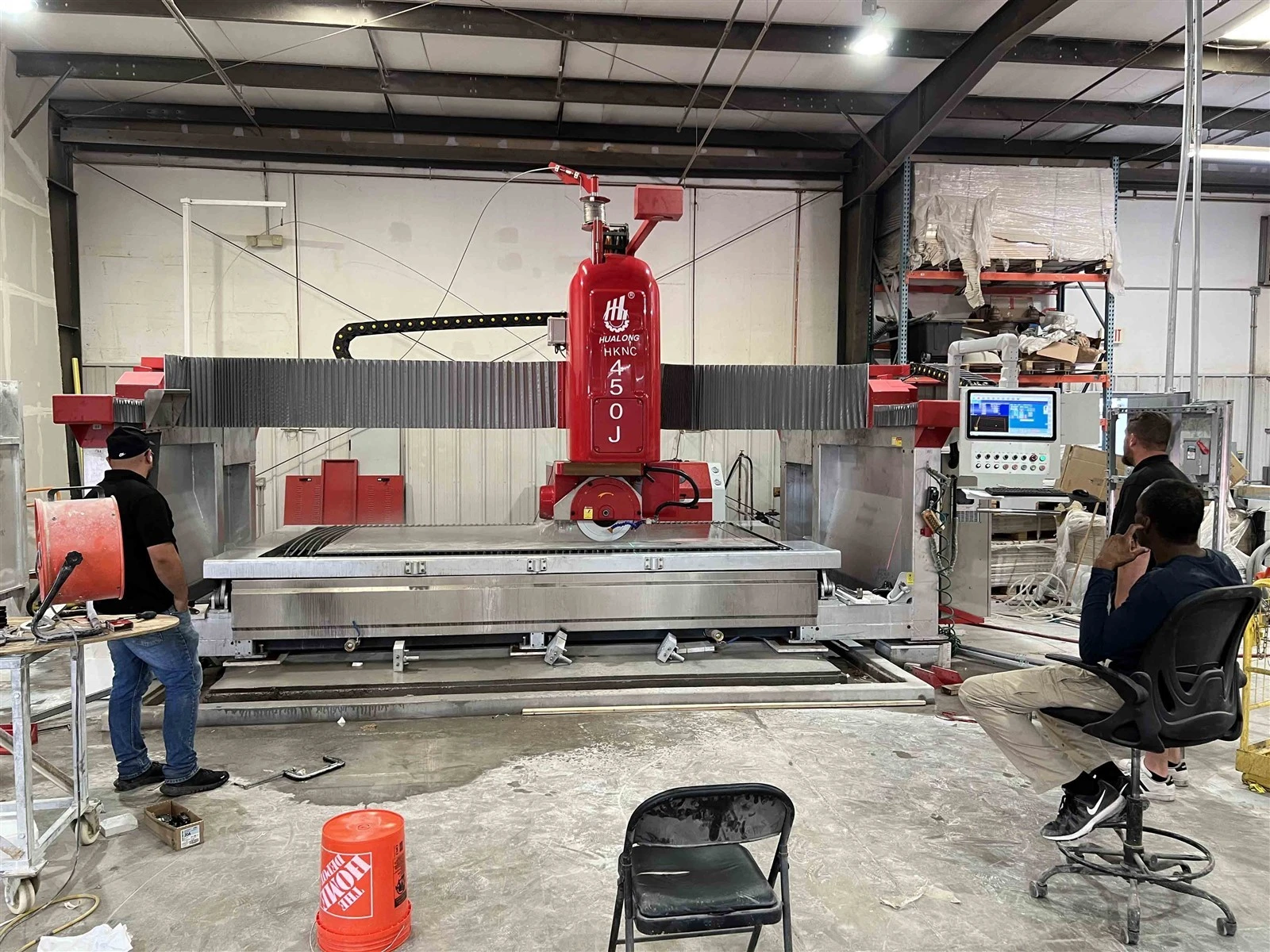

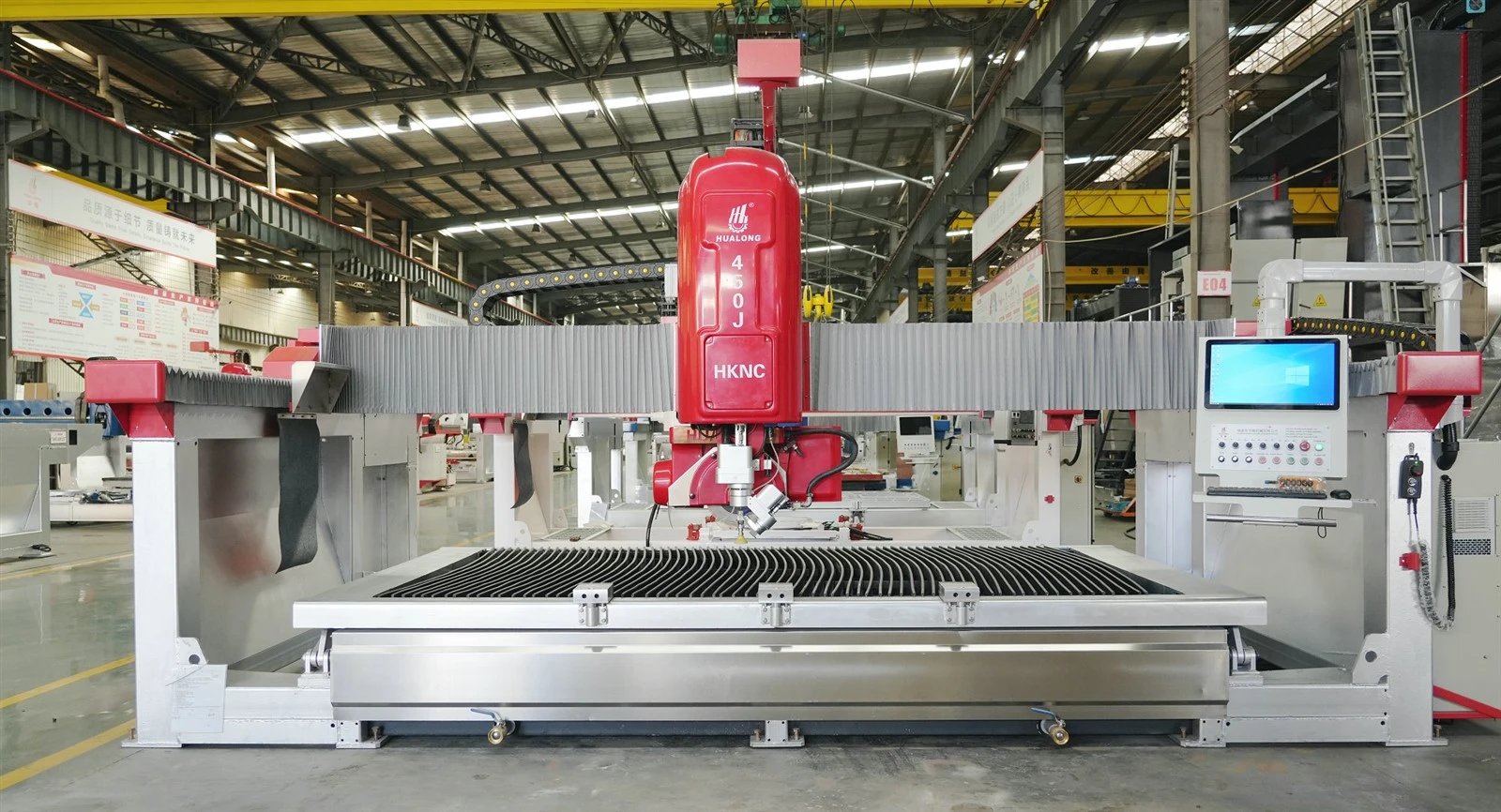

HKNC-450J는 5축 CNC 톱질과 5축 워터젯 절단을 결합한 "Sawjet" 시스템입니다.

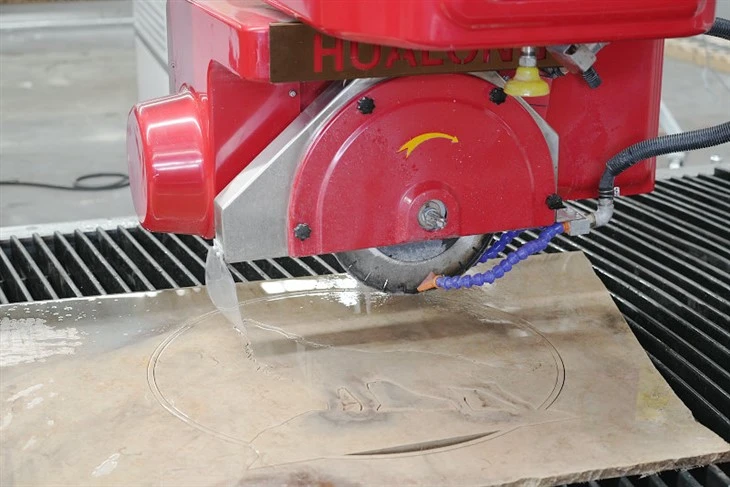

표준 직선 절단 및 크기 조정은 톱날을 사용하여 직접 수행할 수 있으며, 워터젯은 싱크대 컷아웃, 곡선, 불규칙한 프로파일 및 복잡한 패턴에 활용됩니다. 이전에는 두 대의 별도 기계가 필요했던 작업을 이제 단일 장치로 통합할 수 있습니다.

석재 가공 시설의 경우 Sawjet은 확장된 기능 그 이상을 제공합니다. 자재 취급 필요성이 줄어들고 기계 간 전환이 필요 없으며 귀중한 생산 공간이 절약됩니다.

HKNC-450J는 대리석, 화강암, 공학 석영, 석회석, 세라믹 및 소결석과 같은 재료를 가공하는 데 적합합니다. 일반적인 응용 분야에는 주방 조리대, 욕실 세면대, 싱크대 컷아웃, 맞춤형 조리대, 석재 인레이 및 건축 장식 패널이 포함됩니다.

주요 특징:

5축 CNC 제어

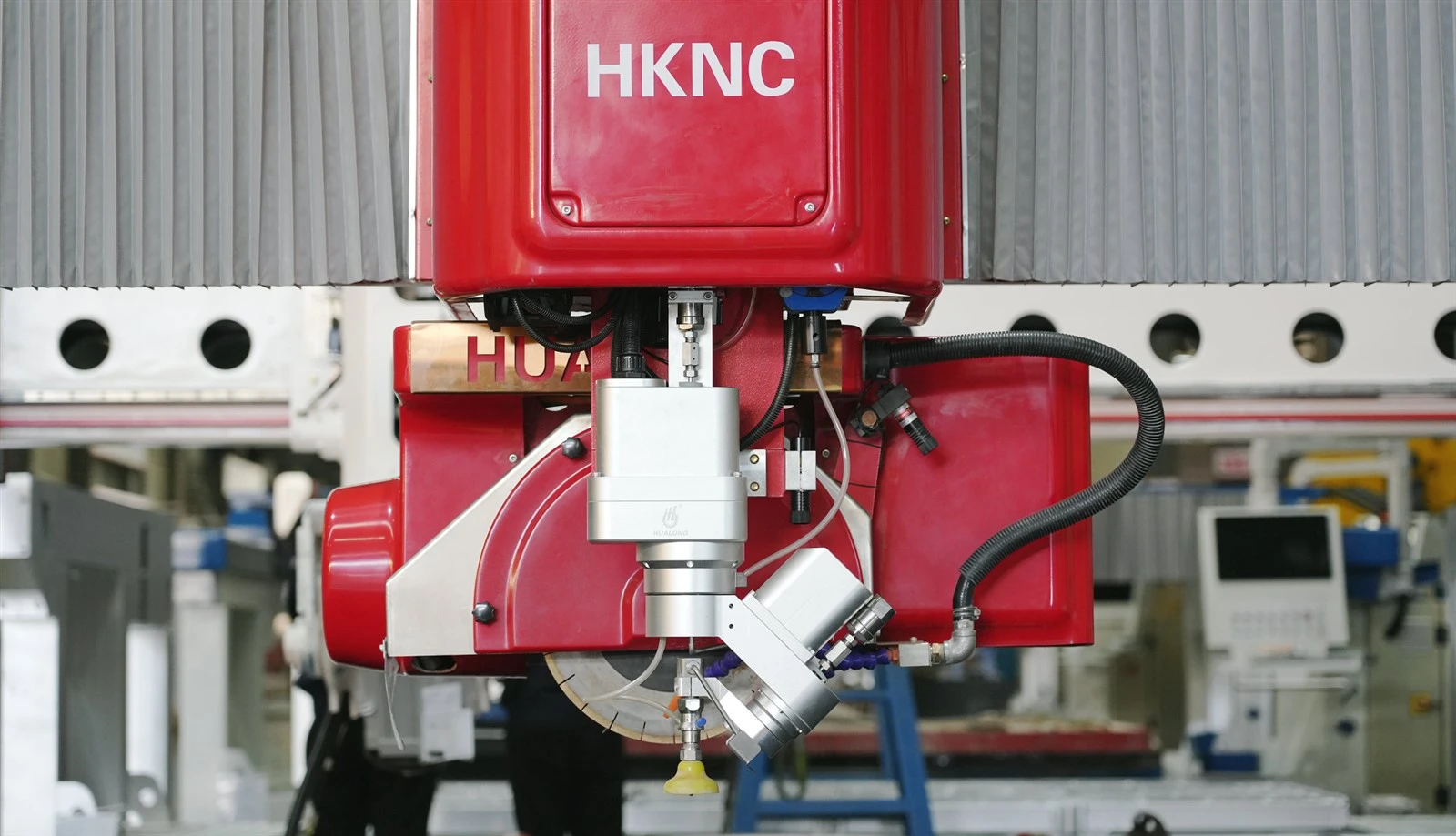

HKNC-450J에는 이탈리아 ESA 5축 CNC 제어 시스템이 장착되어 있습니다. 여러 모션 축을 동시에 조정하고 커팅 헤드의 회전과 틸팅을 결합하여 다양한 각도에서 가공을 수행합니다.

톱 절단 헤드는 0도 –360도 회전과 0도 –90도 틸팅을 지원하고, 워터젯 헤드는 360도 회전과 최대 60도 틸팅을 지원합니다.

이 기계는 마이터 절단, 45도 접합 또는 복잡한 각도 가공이 필요한 주문에 대해 표준 PLC 브리지 톱보다 더 큰 유연성을 제공합니다.

A distinct difference between the HKNC-450J and standard bridge saws is that both the saw and waterjet share the same processing platform.

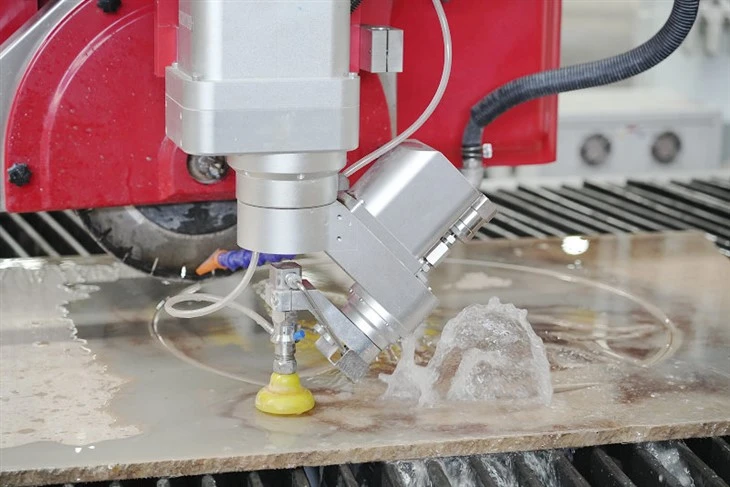

단일 슬래브는 톱날을 사용하여 1차 절단을 수행한 후 즉시 워터젯을 사용하여 내부 절단 및 복잡한 윤곽 가공을 수행할 수 있으므로 재료를 별도의 워터젯 기계에 재배치할 필요가 없습니다.

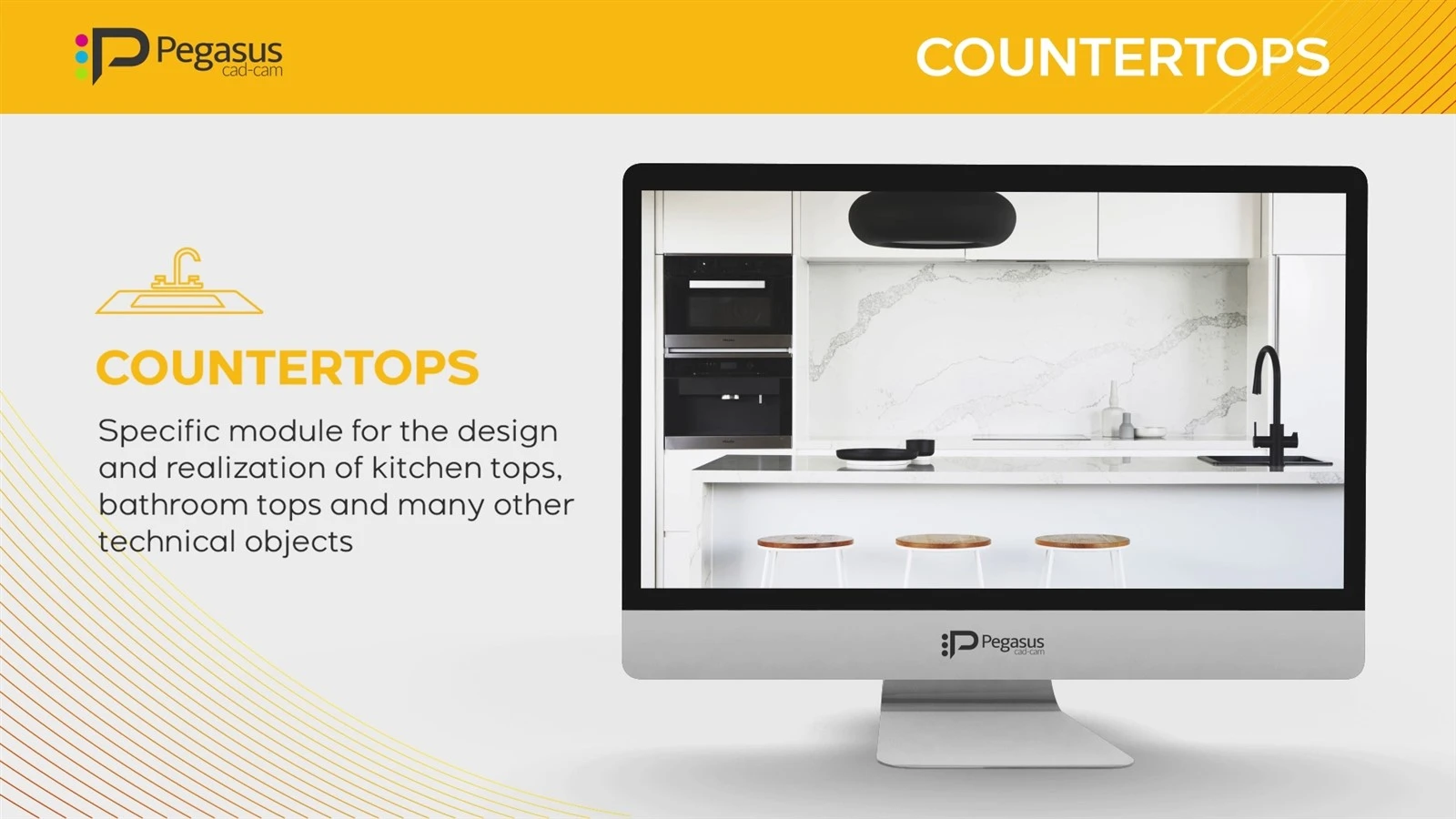

ESA CNC + 페가수스 CAD/CAM

이 기계는 21.5인치 컬러 터치스크린을 갖춘 이탈리아 ESA CNC 제어 시스템을 활용합니다.

Pegasus CAD/CAM 소프트웨어는 그래픽 디자인 및 가공 준비를 가능하게 하며 DXF와 같은 CAD 파일 가져오기를 지원합니다.

간단한 절단 작업의 경우 특정 생산 요구 사항에 맞게 수동 작업도 가능합니다.

슬래브 중첩 및 재료 활용

석재 가공 공장의 주요 관심사는 단순한 절단 속도 그 이상입니다. 중요한 질문은 단일 슬래브에서 정확히 몇 개의 완제품을 생산할 수 있는가입니다.

HKNC-450J를 사용하면 슬라브 사진을 기반으로 네스팅이 가능합니다. 이를 통해 슬래브 결함과 제품 치수를 모두 고려하여 가공할 부품을 전략적으로 배치할 수 있습니다.

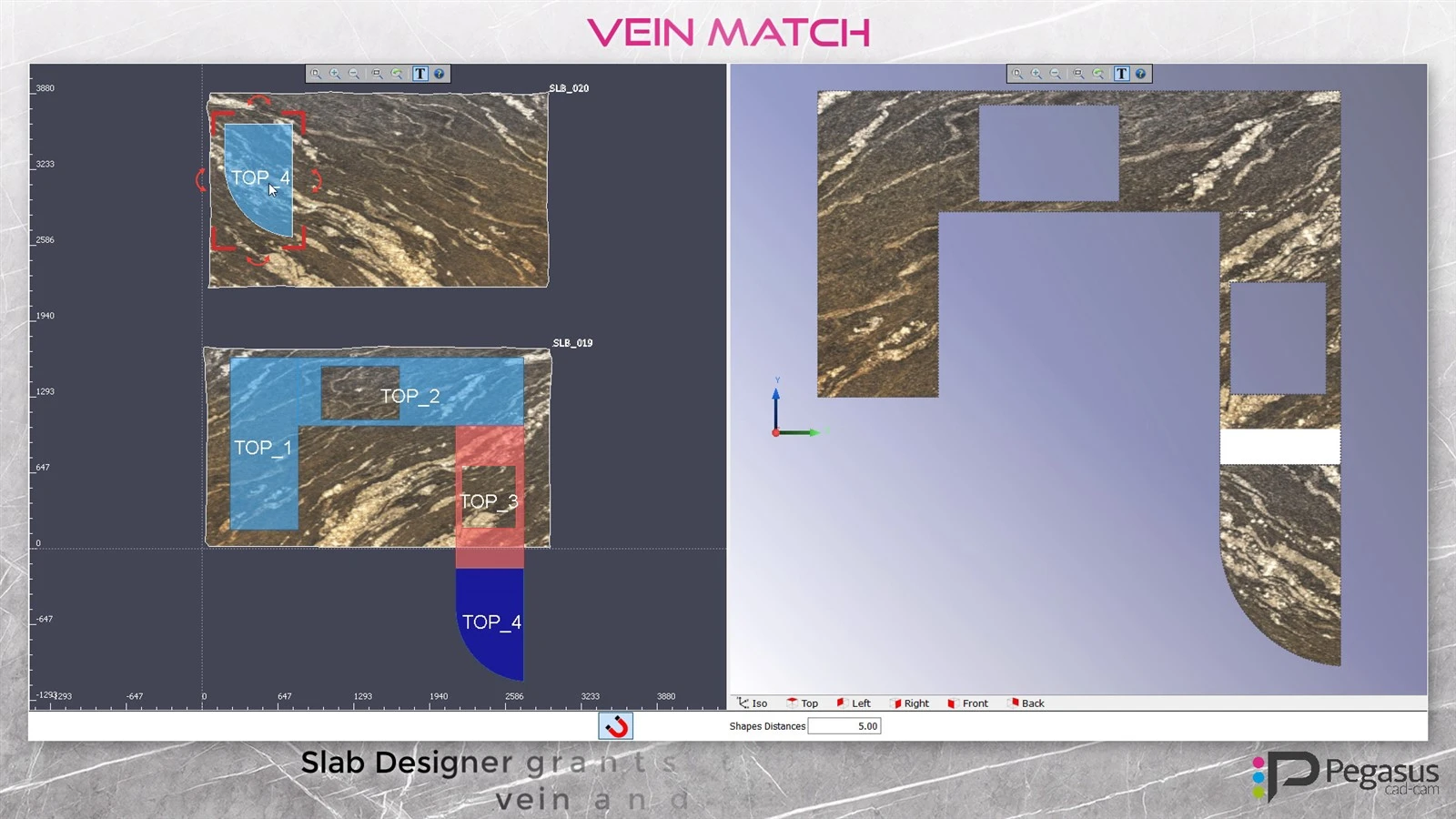

선택적 정맥 매칭 기능

대리석과 같은 자연석의 경우 단일 슬래브의 결 방향이 최종 미적 결과에 직접적인 영향을 미칩니다. 정맥 일치 기능은 정맥 정렬, 이음매 없는 접합 또는 연속적인 정맥 패턴이 필요한 프로젝트에 특히 유용한 것으로 입증되었습니다.

야스카와 서보 시스템

기본 CNC 모션 축은 HIWIN 선형 가이드웨이와 같은 변속기 구성 요소와 통합된 Yaskawa 서보 모터 및 제어 시스템을 활용합니다.

틸팅 작업대

작업대는 0도에서 85도 사이로 기울어집니다. 대형 석판은 무거워서 수동으로 싣고 내리는 것이 번거롭습니다. 기울어지는 작업대는 훨씬 더 편리한 적재 및 하역 과정을 촉진합니다.

애플리케이션:





주방 조리대 제작:

먼저 톱날을 사용하여 대부분의 직선 절단을 수행하고{0}}워터젯을 사용하여 싱크 개구부, 곡선 또는 특수 모양을 절단합니다.
이 작업 흐름을 통해 단일 슬래브에서 주요 절단 작업을 완료할 수 있으므로 반복적인 자재 취급 필요성이 최소화됩니다.



욕실 조리대:

욕실 조리대는 일반적으로 대형 건축 슬라브보다 작지만 싱크대 컷아웃, 둥근 모서리 및 고유한 프로필이 필요한 경우가 많습니다.

톱날은 초기 거친 절단을 처리하고 워터젯은 복잡한 형상이 필요한 부분을 관리합니다.



석재 상감 및 패턴:

다양한 색상이나 소재로 구성된 패턴의 경우 워터젯을 통해 필요한 모양을 잘라낸 후 조립할 수 있습니다.

이 처리 방법은-맞춤 프로젝트에 특히 적합합니다.



건축석:

건설 프로젝트에는 비표준 치수와 독특한 각도가 포함되는 경우가 많습니다.-

5축 절단 시스템은 수동 위치 조정의 필요성을 줄이고 복잡한 각도 처리를 단순화합니다.



도자기 및 소결석:

이 장비는 맞춤형 치수, 불규칙한 프로파일 또는 내부 컷아웃이 필요한 세라믹 및 소결 석재 제품을 처리하는 데에도 사용할 수 있습니다.
